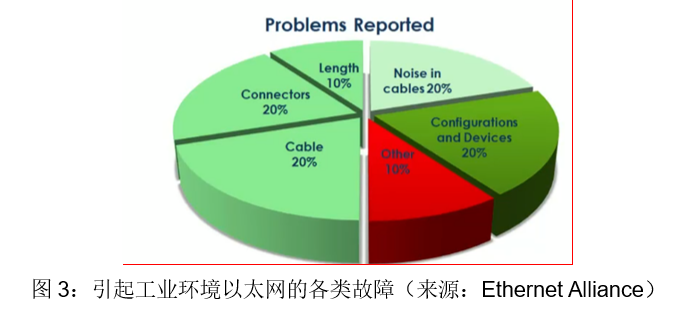

由于工业生产环境的复杂性和工业控制对信息的可靠性和实时性的要求均高于民用以太网，因此工业环境中以太网采用的布线系统也会比民用布线系统有着更高的要求。据统计，50%的工业环境以太网故障（超长应用（10%）、连接质量（20%）和线缆质量（20%））均是由设计、安装和使用不当造成的（如下图所示）。工业环境引入的电磁干扰、震动、湿度等额外影响均需要纳入工业布线设计的考量中。正确合理的布线设计对保证工业生产的正常运作有着至关重要的影响。

与民用建筑内所使用的以太网相比，工业环境以太网的布线具有以下不同的特征：

● 在拓扑架构中增加了中间布线子系统、ID和自动化区域；

● 铜介质里增加了2对和1对平衡双绞线和M8、M12等连接硬件：其中2对平衡双绞线用于5类系统；1对平衡双绞线用于单对以太网。

● 对于环境分类即MICE提出了更为细化的执行要求；

● 由于工业环境存在电磁干扰，在铜介质测试的时候，对于不同电磁干扰等级的环境，● TCL、ELTCTL和耦合衰减必须执行更严格的标准；

● 当内外的防入侵特性和气候特性不相同时候，需要使用隔仓板；

需要说明的一点是，内容节选自《工业环境以太网布线白皮书》，本白皮书所描述的5类系统与《GB50311-2016 综合布线系统工程设计规范》的内容一致，对应于所引用的国际标准（如TIA-568.2-D-2018）的5e类系统。

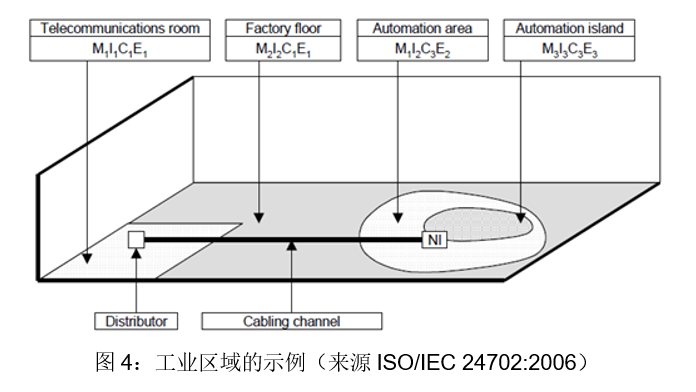

下图给出了一个典型的工业区域的示例。其中工厂楼层区域（Factory Floor Area）不属于办公区域，且包含自动化区域等，需要执行较为严格的MICE要求。自动化区域由于制造设备密集，需要执行最严格的MICE要求。
