浅谈单线对以太网SPE技术
武汉睿连


单线对以太网Single Pair Ethernet(SPE)是指通过单个线对进行以太网数据传输的技术。SPE最早源自于汽车制造行业,它的出现是为了满足在车辆狭小空间内实现高数据传输率的同时又可以减少布线的重量,降低成本,从而提高汽车厂商的竞争力。随着物联网(IoT)的快速发展,SPE的应用领域越来越广泛。由原来的汽车制造等工业应用场景发展到各种类型的物联网应用场景中,如摄像头,传感器,显示器等。


那么,单线对以太网SPE技术有哪些优势,使它可以另辟蹊径,在“光进铜退”的大背景下得到快速发展呢? 可以从如下几个方面来进行分析:


一、 支持标准以太网协议

SPE技术基于标准以太网传输协议,除了能够大幅度降低现场布线的成本之外,其保留了以太网协议的开放性、可靠性和对于多种应用的灵活性。SPE技术能够真正实现从传感器到云端“一网到底”的数据传输方案,也使传统企业以太网和各类新兴物联网设备可以更加高效的进行融合。

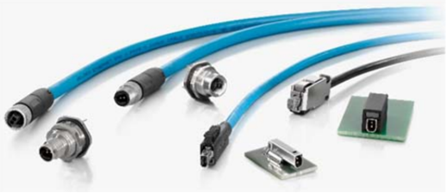

二、结构简单,尺寸更小

SPE只需使用两条导线,并且只需两个物理触点即可工作,可靠性提高。和传统8芯4线对的以太网传输线缆相比,单线对以太网可以减少75%的材料消耗,同时线缆外径更细,匹配的连接器尺寸也更小。


浅谈单线对以太网SPE技术

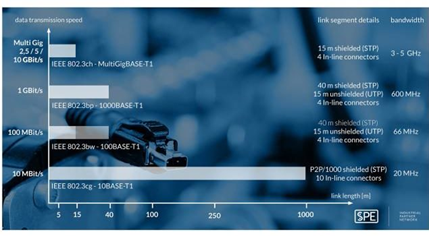

三、满足应用需求的传输带宽和传输距离

SPE提供10MHz~5GHz的物理传输带宽,支持10Mbit/s至10Gbit/s的以太网传输速率。当然,传输带宽越高,传输距离就会相应的减少,SPE支持从15米~1000米的传输距离。大多数物联网应用都可以使用SPE技术,匹配到合适的传输带宽和传输距离。


浅谈单线对以太网SPE技术


四、支持PoDL供电

除了通过以太网进行数据传输外,SPE还可以通过PoDL(数据线供电)为终端设备同时供电。根据IEEE 803.2 bu标准,基于SPE的PoDL可在1000m的距离内提供7.7瓦的直流供电,以及15m的距离内提供高达60瓦的直流供电。
